モーター固定部品

木材にタップ加工は無理なことがわかったが、角材か板材でなんとかしてみようと考えてる。
とりあえずモーター(28BYJ-48)の固定方法を考えてみた。


こんな感じで。

セリアのミニステーL1 4Pってやつ。
寸法は外形が29x15と記載されているが、
板厚1.5mmで長辺側の穴位置が角から8mmと23mmで短辺側が9.5mmくらいぽい。
穴寸法は3mmより小さい?m3ネジがすっぽりハマらないがねじ込めば入る。
m3-5mm以上のネジをねじ込んでナット固定で止まる感じ。

モーターにタイミングベルトのプーリーつけたが、GT2 6mmの16歯で5mm穴のもの。
商品説明に長さ14mmと書いてあるが実測15mmで、シャフト固定部とギア部が7mmずつでフランジ状の部分が1mmくらい。
直径は13mmでギア直径が9.5mmくらい。
m3穴が2個あるが2mmの6角穴付きボルトが最初からついてる。

モーターの寸法はデータシート見て、
固定穴の間隔が35mmで穴寸法は4.2mm。で両穴をつないだ直線上にモーターの中心がある。
ギア入りモーターなんでモーターの軸は8mmズレてる。
シャフト直径は5mm。
シャフトに奥まで挿し込んで隙間が1.5mmできる。きっちり奥まで入れなくてもいいし2mmで見といたほうが良いか?

テーブル部分の水平軸から作ろうかと思うんだが、
モーターを側面の板に横向きに固定するか、下から上向きにつけるか・・・

[追記]

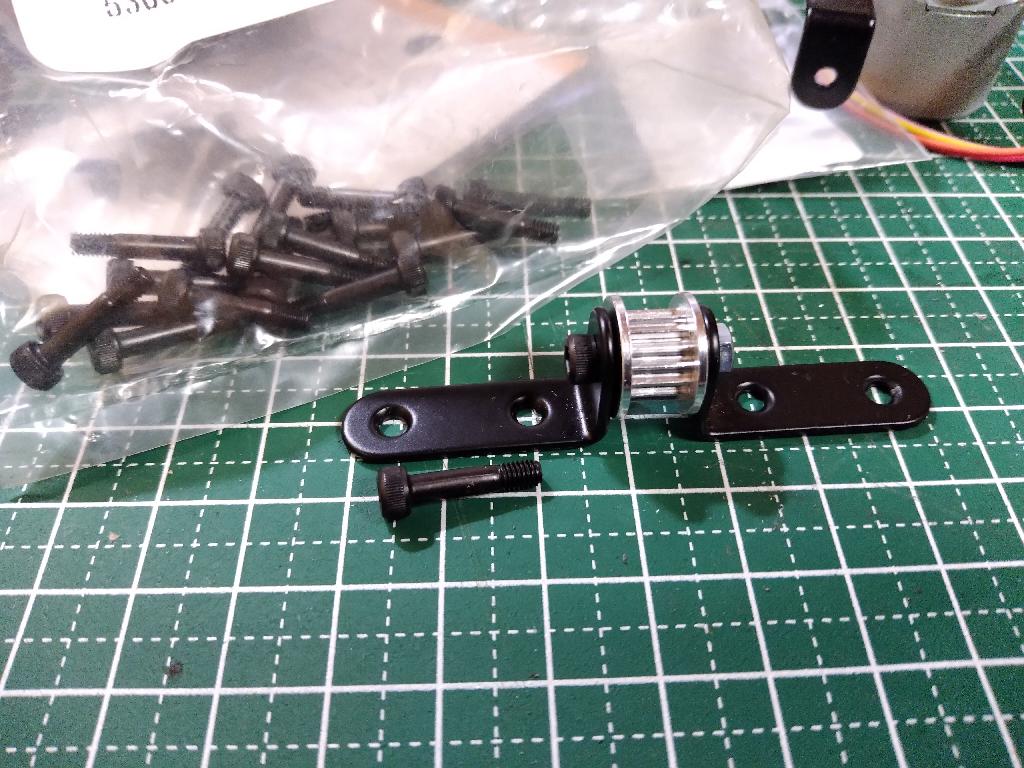

モーターの反対のアイドラプーリーの固定もセリアのミニステーで試してみた。
ネジはm3-14mmの半ねじで14mm中先端の4.48mmだけネジになってる。
のだが、このネジ精度悪くてプーリーにあっさり入るネジと入らないネジがあった。
ミニステーの方はm3ネジならねじ込めば入るが半ネジじゃ入らんのでピンバイスで穴拡張した。
3mmだと引っかかるし精度も明らかに悪いんで3.2mmにした。
手で削れた。
半ネジじゃなくて全ネジでも良いのかもしれない。傷つきそうだが。
これで固定できそうだが、中心軸がネジだと回転時に緩む可能性もあるな・・・
まあ他にいい方法も思いつかない。

アイドラプーリーは商品ページにギア部の長さも書かれてたが、
全長が8.5mmでギア部が6.5mm。
なのでモーター側プーリーもギア部6.5mmと考えたほうが良いかも。
フランジの厚みは1mmで良さそう。
直径は13mmでギア部9.5mmなんでモーター側の実測と同じ。
