Orange Pi Zero(初代)のアーマーケース？作った
先日Orange Pi R1にRTCモジュールつけた際にOrange Pi Zeroをテスト用に使ったが、
その後AliexpressでOrange Pi Zero(初代)用のアルミヒートシンクケースが$5弱で売ってたんだが、その時は買わなかったんだがOrange Pi Zeroをケースなしの基板チョクで使ってると絶縁考えるのがめんどいからアルミヒートシンクケースが欲しくなった。
だが、$5弱で売ってたやつがSoldoutしたいたいで、Orange Pi Zero3のケースはいっぱい売ってるが初代のはボッタクリの以外は見つからなくなった・・・
その後AliexpressでOrange Pi Zero(初代)用のアルミヒートシンクケースが$5弱で売ってたんだが、その時は買わなかったんだがOrange Pi Zeroをケースなしの基板チョクで使ってると絶縁考えるのがめんどいからアルミヒートシンクケースが欲しくなった。
だが、$5弱で売ってたやつがSoldoutしたいたいで、Orange Pi Zero3のケースはいっぱい売ってるが初代のはボッタクリの以外は見つからなくなった・・・
で、代用にクリアファイルでケース作ってたんだが、

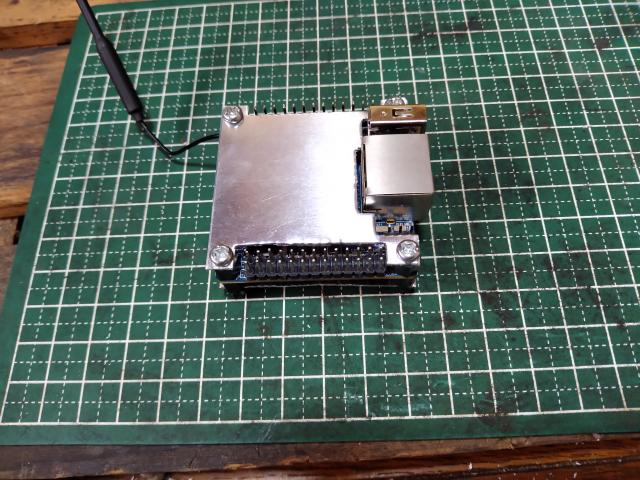

別の工作で1mm厚のアルミ板を買ったんでアルミサンドイッチケース作った。

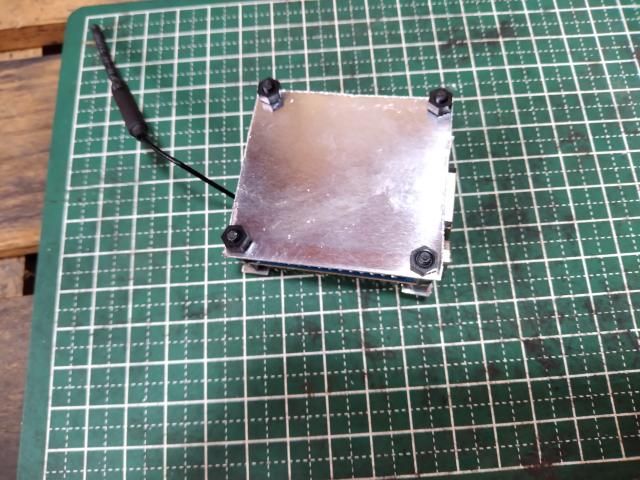

表面作ったあと、切った部分の延長線上で裏面のアルミを切ったんだが、その際角の部分が足りなくて裏面のネジ穴部分１箇所破断した。
作り直すのもめんどいからこのままにする。
あと、これ片ネジ片ナットのm3ナイロンソケットでサンドイッチして上金属ネジ、下ナイロンナットで固定してるんだが、
両側とも金属ネジで締めれるようにしたいんで両ナットのスペーサーを注文中なんで届いたら裏側も金属ネジで固定する。
カットはハンドニブラで穴あけは手動ピンバイス。
ヤスリがけしてないんでバリそのまま。
図面は公式のdxf使った。
別の工作の方は折り曲げが必要で1mm厚のアルミ板だと難易度高かったのと厚みが過剰と思ったんで一旦中止で0.5mm厚で設計変更しようと思ってるところ。
