フラットケーブルコネクタ届いた

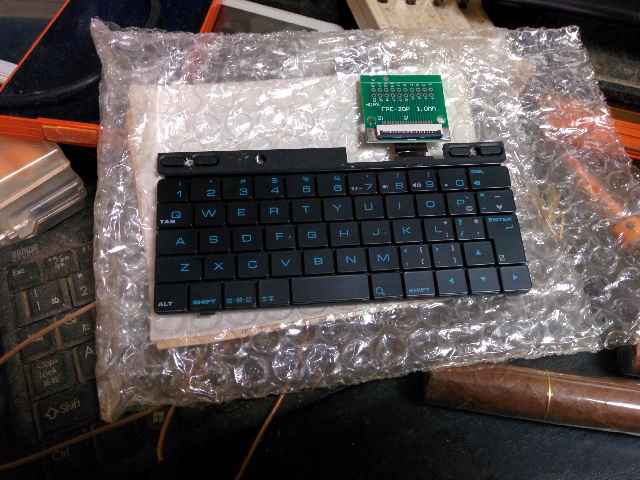

IS01のキーボードを解析しようと思って買った、0.5mmピッチ20ピンのコネクタを2.54mmピッチに変換する基板届いた。


ケーブルつないでみたがピッタリb

でテスター当てながらボタン押してみたら、3番ピンと7番ピンにつないだ状態で右SHIFT押したら反応した!
のだが、これリバーシブルで裏に1.0mmピッチのコネクタがついてる基板で、IS01のケーブルはひっくり返して装着する仕様になってる。
なので、18番ピンと14番ピンなのね。だが、逆向きにテスタ当てるの難しいから逆側の番号で見ていくか。
逆接も反応するので単純なスイッチぽい。

あと、テスター当てながらボタン押してく方法で解析はできると思うがめんどい。
基板にヘッダーピンソケットつけてマイコン使って解析するか・・・
